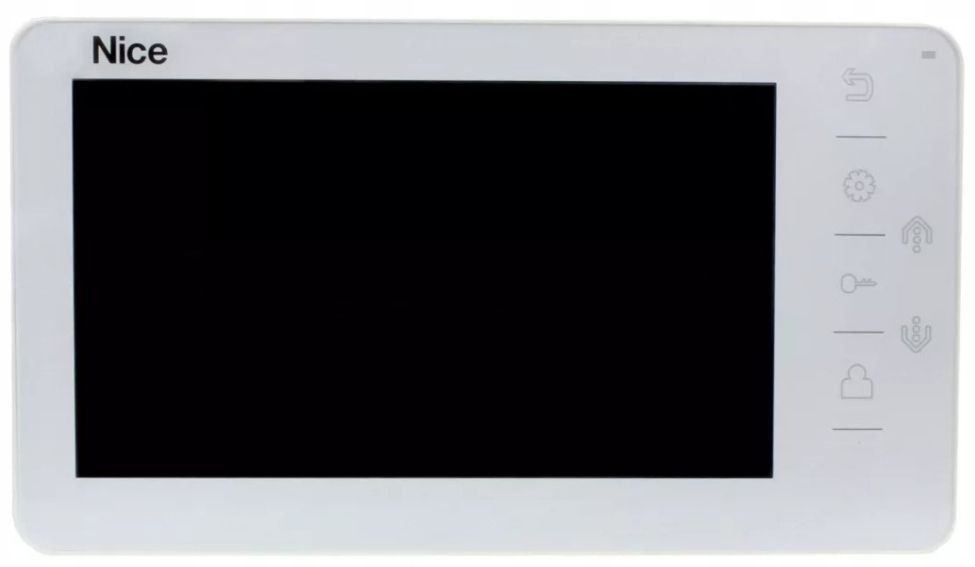

Monitor Nice LOOK W

Prosty w użyciu: Duży kolorowy wyświetlacz 7” wysokiej rozdzielczości z dotykowymi przyciskami funkcyjnymi i wbudowanym głośnikiem, gwarantuje łatwą obsługę.

Funkcjonalny: Do jednego monitora można podłączyć dwa panele rozmówne, oraz dwie kamery CCTV, a w bardziej zaawansowanej konfiguracji nawet trzy dodatkowe monitory typu slave.

Funkcja „nie przeszkadzać”. W momencie aktywacji funkcji sygnalizacja dźwiękowa podczas wywołania, połączenia interkomowego oraz nadawania będzie wyłączona.

Specyfikacja techniczna:

• 7” wyświetlacz LCD wysokiej rozdzielczości
• Urządzenie głośnomówiące, doskonałe do komunikacji wewnętrznej
• 12 polifonicznych dzwonków
• Sterowanie elektrozaczepem i bramą automatyczną
• Możliwość podłączenia dwóch paneli rozmównych, dwóch kamer CCTV i trzech dodatkowych monitorów
• Monitoring wejścia lub kamer CCTV w czasie rzeczywistym
• Wybór języka – polski, angielski
• Regulacja jasności, kontrastu, głośności, wyświetlacza
• Multiplikacja połączenia – w systemie z co najmniej dwoma monitorami
• Wywołanie interkomowe
• Odsłuchiwanie innego monitora
• Wygodne przyciski
• Nowoczesny wygląd

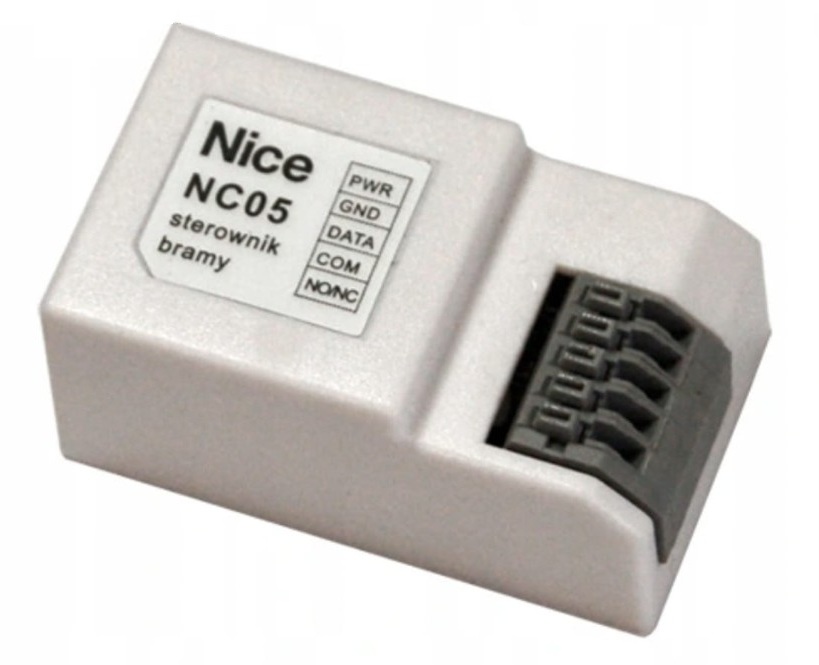

Moduł NC05 umożliwia przekazanie sygnału sterującego z wideomonitora do centrali sterującej automatyką lub sterownika oświetlenia. Podłączamy go do styków GND i DATA ze złącza P3 wideomonitora. Może zostać umieszczony w dowolnym miejscu magistrali łączącej wideomonitory. Nie wymaga dodatkowego zasilania.

LOOK – Głośnomówiący monitor, przeznaczony do pracy w systemie wideodomofonu analogowego NICE. Funkcjonalny, prosty w obsłudze i niedrogi, jest doskonałym wyborem dla osób poszukujących standardowego systemu wideodomofonu do domu jednorodzinnego. Do cech charakterystycznych monitora można zaliczyć:

• Nowoczesny i elegancki wygląd, dzięki któremu bez najmniejszych problemów można go wkomponować w wystrój dowolnego pomieszczenia,
• Wbudowany 7″ ekran LCD, na którym wyświetlany jest dobrej jakości obraz,
• Wbudowane 8 przycisków funkcyjnych, dzięki którym codzienna obsługa systemu nie sprawia problemu,
• W zestawie moduł NC-05, służący do integracji z napędami bramowymi NICE,
• Możliwość współpracy z 3 dodatkowym monitorami NICE i obsługa funkcji interkomu,
• Możliwość współpracy z 2 panelami bramowymi i 2 kamerami CCTV w tym samym czasie,
• Płynna regulacja jasności, kontrastu i głośności,
• 12 polifonicznych dzwonków,
• Obsługiwane języki – polski i angielski,
• Podtynkowy montaż.

W zestawie monitora znajduje się zasilacz wtyczkowy do gniazdka 230V AC.

Opis produktu

Wyświetlacz LCD 7″

Wyraźny obraz z kamer i wygodna obsługa systemu

Monitor NICE LOOK zbudowano w oparciu o 7″ ekran LCD wysokiej rozdzielczości. Wyświetla on dobrej jakości obraz z podłączonych paneli bramowych i kamer CCTV, dzięki czemu rozpoznawanie osób dzwoniących nie powinno sprawiać najmniejszego problemu. Dodatkowo użytkownik ma możliwość swobodnej regulacji parametrów wyświetlanego obrazu – regulacja jasności oraz kontrastu.

Przyciski funkcyjne

Łatwa obsługa wideodomofonu

Monitor wyposażono w 8 przycisków funkcyjnych, dzięki którym codzienna obsługa systemu wideodomofonu nie powinna sprawiać najmniejszych problemów. Posiada on również intuicyjny interfejs użytkownika, który dodatkowo ułatwia obsługę wideodomofonu. Nawet osoby, które nie miały wcześniej styczności z systemem wideodomofonu, powinny bez większych problemów poradzić sobie z obsługą.

Wejścia monitora

Obsługa 2 paneli bramowych i 2 kamer CCTV

Do monitora NICE LOOK można podłączyć maksymalnie 2 panele bramowe wideodomofonu NICE. Dzięki czemu system ten sprawdza się świetnie w domach jednorodzinnych, które posiadają wejście frontowe i wejście tylne. Do monitora można również podłączyć 2 dodatkowe kamery CCTV. Zamontowane w odpowiednim miejscu mogą zwiększyć bezpieczeństwo i funkcjonalność systemu – przykładowo jeżeli kamera zewnętrzna jest skierowana na obszar przed wejściem, to można jej użyć do lepszego rozpoznania sytuacji. Z poziomu monitora można prowadzić podgląd obrazu z kamer w czasie rzeczywistym.

Funkcja interkomu

Połączenie pomiędzy monitorami w ramach jednego abonenta

Dużą zaletą monitora NICE LOOK jest możliwość współpracy z 3 dodatkowymi monitorami systemu analogowego NICE i obsługa funkcji interkomu. Funkcja ta umożliwia realizację połączenia wewnętrznego pomiędzy monitorami. W ramach systemu mogą pracować maksymalnie 4 monitory, przez co sprawdza się on świetnie w dużych obiektach, takich jak np. kilkupiętrowe domy.

Moduł NC-05

Sterowanie napędem bramowym z poziomu monitora

W zestawie monitora LOOK znajduje się moduł przekaźnikowy NC-05, służący do intergracji z napędami bramowymi NICE. Przy jego pomocy możliwe jest sterowanie nie tylko elektrozaczepem przy furtce, ale również systemem automatyki domowej z poziomu monitora.

Dodatkowe funkcje monitora:

– „Prywatność”

– Multiplikacja połączenia

– Odsłuchiwanie innego monitora

Parametry techniczne

Analogowy:TAK

Głośnomówiący:TAK

Ilość obsługiwanych wejść:2

Ekran: 7” LCD

Sterowanie automatyką bram: TAK

Funkcja interkomu: TAK

Regulacja głośności wywołania: TAK

Ilość obsługiwanych kamer CCTV: 2

Kolor: Jasny

Zasilanie: 15V DC

Wymiary: 210 x 116 x 25 mm

ZAWARTOŚĆ ZESTAWU

• Monitor

• Instrukcja obsługi użytkownika

• Ramka naścienna

• 2 x Kołek rozporowy

• Środek osuszający

• 2 x M3, 5 x 30 śruba mocująca

• 5 pinowa złączka (czerwony / niebieski / żółty / biały / brązowy)

• 2 x 4 pinowa złączka (czerwony / niebieski / żółty / biały )

• 4 pinowa złączka (biały / niebieski / biały / niebieski)

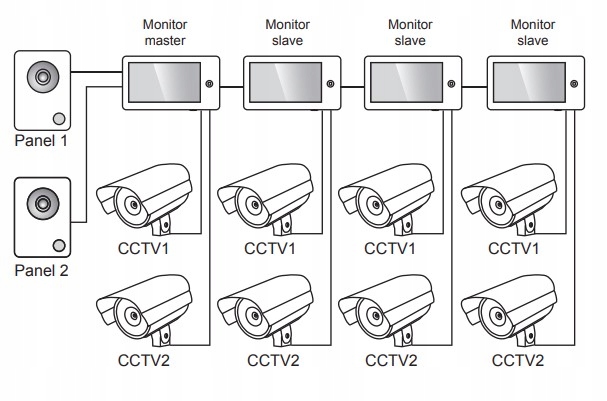

1. Port 2 – podłączenie panelu rozmównego System może obsługiwać maksymalnie 1 monitor główny, 3 podrzędne monitory, 2 panele rozmówne oraz 8 kamer CCTV

SPECYFIKACJA OKABLOWANIA

System posiada dwa możliwe rozwiązania otwarcia elektrozaczepu: sygnał otwarcia zamka z panelu rozmównego lub sygnał otwarcia zamka z monitora (ekran przewodu kabla musi być uziemiony).

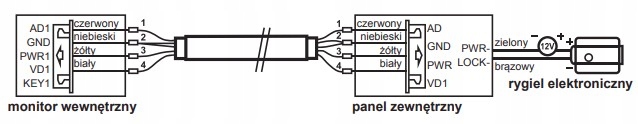

W sytuacji, gdy sygnał otrzymywany jest z panelu rozmównego, specyfikacja okablowania jest następująca:

– Jeśli odległość pomiędzy monitorem a panelem głównym jest mniejsza niż 30 metrów, zastosować przewód YTDYw 4 x 0,5

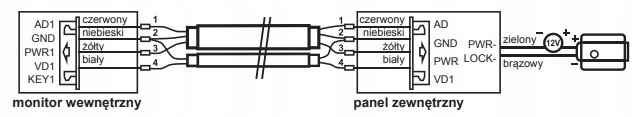

– Jeśli odległość przekracza 30 metrów, należy wybrać przewód YTDYw 4 x 0,5

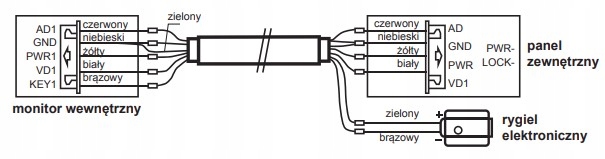

W sytuacji, gdy sygnał otrzymywany jest z monitora wewnętrznego, specyfikacja okablowania jest następująca:

– Jeśli odległość pomiędzy monitorem a panelem głównym jest mniejsza niż 30 metrów, zastosować przewód YTDYw 6 x 0,5

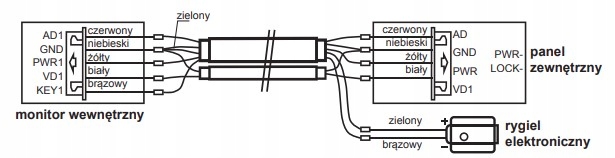

– Jeśli odległość pomiędzy monitorem a panelem głównym przekracza 30 metrów, zastosować kabel YTDYw 6 x 0,8

ODPOWIEDŹ NA SYGNAŁ PRZYCHODZĄCY Z PANELU ROZMÓWNEGO

Kiedy użytkownik (gość) naciska przycisk wywołania panelu rozmównego, wszystkie wewnętrzne monitory w obiekcie będą emitowały dźwięk jednocześnie, na ekranie zostanie wyświetlony komunikat INCOMING CALL (połączenie przychodzące). Należy kliknąć ikonę, aby rozpocząć rozmowę z gościem. Monitor przejdzie do trybu stand-by jeśli nikt nie odpowie do momentu zakończenia emitowania dźwięku. Jednak w momencie gdy rozmowę rozpoczęto otwieramy elektrozaczep poprzez kliknięcie odpowiedniej ikony – na ekranie zostanie wyświetlony komunikat DOOR UNLOCKED (drzwi otwarte). Jeśli pojawi się połączenie przychodzące podczas rozmowy, wyświetli się komenda SOMEONE IS VISITING AT DOOR 2, należy kliknąć ikonę aby przejść do drugiej rozmowy.

Uwaga: W momencie rozmowy lub połączenia interkomowego pomiędzy monitorami, długie przytrzymanie ikony spowoduje wyciszenie mikrofonu a wyświetlacz LCD pokaże „MUTE” (wyciszenie); ponowne dłuższe przytrzymanie ikony spowoduje odblokowanie mikrofonu a wyświetlacz potwierdzi to komunikatem „PLEASE TALK” (proszę rozmawiać).

MONITORING

– Kontrola panelu rozmównego lub kamer telewizji użytkowej (CCTV) W trybie gotowości, należy kliknąć ikonę aby wejść do monitora panelu nr 1, należy ponownie nacisnąć ikonę aby zmienić widok ekranu na inny kanał wideo.

Uwaga: jeśli panel rozmówny ma funkcję zapamiętywania naciśnij ponownie ikonę ( ) aby wejść do menu tej funkcji w panelu rozmównym. Podczas monitorowania kanału panelu rozmównego (zewnętrznego) naciśnij ikonę aby rozpocząć rozmowę z gościem a następnie odblokuj drzwi za pomocą ikony.

POŁĄCZENIA INTERKOMOWE

Stosowane w celu połączenia interkomowego (wewnętrznego) do wszystkich monitorów. W trybie gotowości, kliknąć ikonę aby połączyć się z innym monitorem. Jeśli posiadamy więcej niż 2 monitory połączone ze sobą w systemie, można wybrać docelowy monitor za pomocą lub ikon, następnie należy kliknąć celem potwierdzenia wywołania połączenia. Użytkownik przebywający w innym pomieszczeniu może kliknąć ikonę aby odpowiedzieć lub ikonę aby zrezygnować z rozmowy.

REGULACJA JASNOŚCI / KOLORU / KONTRASTU / WYŚWIETLACZA

W trybie monitoring, połączenie, rozmowa, interkom, nadawanie należy kliknąć ikonę aby wejść do ekranu regulacji głośności. Następnie należy kliknąć ikonę aby przejść do ekranu BRIGHT / CONT / COLOR aby dostosować poziomy.

FUNKCJA PRYWATNOŚCI

Można wybrać menu ustawień systemowych SYSTEM SETTINGS aby włączyć / wyłączyć funkcję prywatności „DO NOT DISTURB”.

ODSŁUCHIWANIE INNEGO MONITORA

W trybie gotowości, kliknąć ikonę aby przejść do funkcji odsłuchiwania innego monitora. Jeśli posiadamy więcej niż 2 wewnętrzne monitory, należy wybrać monitor docelowy na ekranie za pomocą, a następnie wybór ten potwierdzić klikając w ikonę.

Uwaga:

a:Podczas funkcji odsłuchiwania z innego monitora, użytkownik słyszy dźwięki dochodzące z odsłuchiwanego pomieszczenia, jednak osoby z tego pomieszczenia nie słyszą dźwięków z pomieszczenia monitorującego.

b: Jeśli posiadamy 2 monitory w systemie funkcja odsłuchiwania jest możliwa tylko wtedy gdy funkcja odsłuchiwania innego monitora jest włączona w ustawieniach systemu monitora docelowego.

Prosimy o sprawdzenie w ustawieniach systemu (SYSTEM SETTINGS) jak uaktywnić funkcję odsłuchiwania innego monitora.
